ठंडे ढंग से खींची गई सीमलेस ट्यूब
1. परिभाषा
एक कोल्ड-ड्रॉईंग सीमलेस ट्यूब एक बेलनाकार उत्पाद है जो किसी भी सीम या वेल्ड के बिना एक खोखले ट्यूब बनाने के लिए एक छिद्रण छड़ी के माध्यम से एक ठोस धातु बिलेट खींचकर निर्मित किया जाता है।यह निर्बाध निर्माण उन्हें अन्य प्रकार के ट्यूबों से अलग करता हैनलिकाओं की अनुपस्थिति नली की संरचनात्मक अखंडता और विभिन्न तनावों के प्रतिरोध को बढ़ाती है, जिससे यह महत्वपूर्ण अनुप्रयोगों के लिए एक आदर्श विकल्प बन जाता है।
2आयाम
| बाहरी व्यास | 3.2-177.8 मिमी |
| दीवार की मोटाई | 2.2-25.4 मिमी |
| लम्बाई | एसआरएल, डीआरएल या ग्राहक की आवश्यकता के अनुसार |
3उत्पादन प्रक्रिया
बिलेट तैयार करना→गर्म करना→छिद्र करना→विस्तार करना→ठंडा खींचना→गर्मी उपचार (वैकल्पिक)→सतह उपचार
4आवेदन
| तेल और गैस उद्योग | पाइपलाइन: तेल और गैस को लंबी दूरी तक ले जाने के लिए ठंड से खींचे गए निर्बाध ट्यूबों का उपयोग उनकी उच्च शक्ति और दबाव प्रतिरोध के कारण किया जाता है। |
| डाउनहोल ट्यूबिंगः इन ट्यूबों को ड्रिलिंग ऑपरेशन में महत्वपूर्ण माना जाता है, जो उच्च दबाव और उच्च तापमान वाले वातावरण में संरचनात्मक अखंडता प्रदान करते हैं। | |
| विद्युत उत्पादन | बॉयलर: उच्च दबाव और तापमान के तहत काम करने वाले बॉयलर ट्यूबों के निर्माण में उपयोग किया जाता है, जो कुशल गर्मी हस्तांतरण सुनिश्चित करता है। |
| हीट एक्सचेंजर: थर्मल तनाव के तहत संरचनात्मक अखंडता बनाए रखते हुए तरल पदार्थों के बीच गर्मी हस्तांतरण के लिए हीट एक्सचेंजर में उपयोग किया जाता है। | |
| ऑटोमोबाइल उद्योग | हाइड्रोलिक सिस्टम: हाइड्रोलिक सिलेंडरों और घटकों में अक्सर ठंडे खींचने वाले निर्बाध ट्यूबों का उपयोग किया जाता है, जो कठिन परिस्थितियों में विश्वसनीय प्रदर्शन प्रदान करते हैं। |
| चेसिस घटक: इनका उपयोग वाहनों के विभिन्न संरचनात्मक घटकों में उनकी ताकत और हल्के गुणों के कारण किया जाता है। | |
| एयरोस्पेस उद्योग | विमान के घटक: विमान के महत्वपूर्ण घटकों के निर्माण में उपयोग किया जाता है, जैसे लैंडिंग गियर और ईंधन लाइनें, जहां उच्च शक्ति-से-वजन अनुपात और विश्वसनीयता आवश्यक हैं। |
| इंजन पार्ट्स: इंजन के उन घटकों के उत्पादन में उपयोग किया जाता है जिनके लिए सटीक आयाम और उत्कृष्ट यांत्रिक गुणों की आवश्यकता होती है। | |
| निर्माण और संरचनात्मक अनुप्रयोग | समर्थन संरचनाएं: शीत खींचने वाले निर्बाध ट्यूबों का उपयोग मचान, समर्थन स्तंभों और अन्य संरचनात्मक अनुप्रयोगों में किया जाता है जहां ताकत और स्थायित्व सर्वोपरि हैं। |
| ढांचे: विभिन्न निर्माण ढांचे में उपयोग किया जाता है, जो भवनों और बुनियादी ढांचे के लिए मजबूत समर्थन प्रदान करता है। | |
| चिकित्सा उपकरण | सर्जिकल उपकरण: इन ट्यूबों का उपयोग उच्च परिशुद्धता वाले चिकित्सा उपकरणों में उनके बाँझ खत्म और यांत्रिक विश्वसनीयता के कारण किया जाता है। |
| प्रत्यारोपण और प्रोस्थेटिक्स: प्रत्यारोपण और प्रोस्थेटिक उपकरणों के निर्माण में उपयोग किया जाता है जिनके लिए जैव संगतता और शक्ति की आवश्यकता होती है। | |
| रासायनिक और पेट्रोकेमिकल उद्योग | दबाव पोत: उच्च दबाव में रसायनों को स्टोर और परिवहन करने वाले दबाव पोतों के निर्माण में उपयोग किया जाता है। |
| पाइपिंग सिस्टम: संक्षारक पदार्थों के परिवहन के लिए पाइपिंग सिस्टम में उपयोग किया जाता है, अक्सर संक्षारण प्रतिरोध को बढ़ाने के लिए इलाज किया जाता है। |
5सामग्री, मानक, ग्रेड और संबंधित विशेषताएं
| सामग्री | मानक और ग्रेड | विशेषताएं |
| कार्बन स्टील | ASTM A106: ग्रेड A, B और C | अच्छी ताकत और वेल्डेबिलिटी, आमतौर पर दबाव अनुप्रयोगों में उपयोग की जाती है। |
| ASTM A179: विशेष रूप से निम्न तापमान अनुप्रयोगों के लिए | ||
| ASTM A192: उच्च तापमान और दबाव अनुप्रयोगों के लिए | ||
| मिश्र धातु स्टील | ASTM A335: P1, P5, P9, P11, P22, P91 (उच्च तापमान सेवा के लिए) | उच्च तनाव अनुप्रयोगों के लिए उपयुक्त बढ़ी हुई ताकत और कठोरता, अक्सर बिजली उत्पादन और पेट्रोकेमिकल उद्योगों में उपयोग की जाती है। |
| ASTM A213: T5, T9, T11, T22, T91 (विभिन्न उच्च तापमान अनुप्रयोगों के लिए) | ||
| स्टेनलेस स्टील | ASTM A312: TP304, TP316, TP321 (उच्च तापमान और संक्षारक वातावरण के लिए) | उत्कृष्ट संक्षारण प्रतिरोध, रासायनिक प्रसंस्करण, खाद्य और औषधि उद्योगों के लिए उपयुक्त। |
| ASTM A213: T304, T316 (उच्च तापमान अनुप्रयोगों के लिए) | ||
| निकेल मिश्र धातु | एएसटीएम बी163: निकेल 200, निकेल 201 | गर्मी और संक्षारण के प्रति उच्च प्रतिरोध, रासायनिक प्रसंस्करण और एयरोस्पेस अनुप्रयोगों में चरम वातावरण के लिए आदर्श। |
| एएसटीएम बी167: इनकोनेल 600, इनकोनेल 625 | ||
| तांबा और तांबा मिश्र धातु | एएसटीएम बी 280: एयर कंडीशनिंग और रेफ्रिजरेशन के लिए तांबे के ट्यूब | अच्छी थर्मल और विद्युत चालकता, आमतौर पर नलसाजी और एचवीएसी अनुप्रयोगों में उपयोग की जाती है। |
| ASTM B75: तांबा-निकल मिश्र धातु (जैसे, C70600) |
6पैकेजिंग और वितरण
| पैकेजिंग विधि | विवरण | लाभ |
| लकड़ी के डिब्बे | ट्यूबों को अक्सर मजबूत लकड़ी के बक्से में पैक किया जाता है जो परिवहन के दौरान भौतिक क्षति से मजबूत सुरक्षा प्रदान करते हैं। | यह विधि बड़ी मात्रा में और भारी शुल्क अनुप्रयोगों के लिए उपयुक्त है, झुकने या विरूपण को रोकती है। |

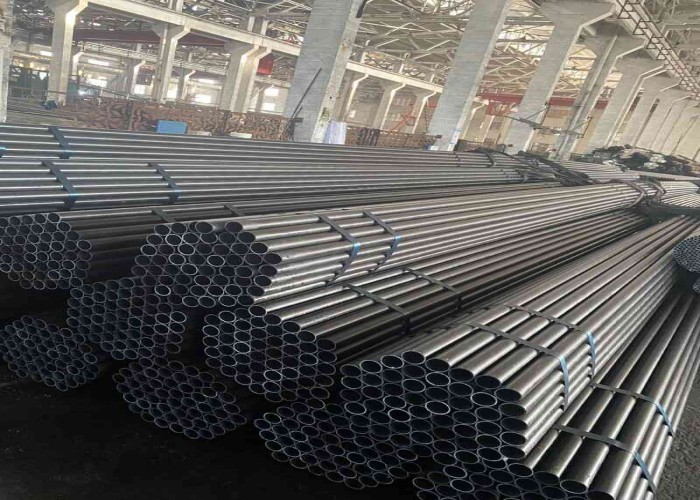

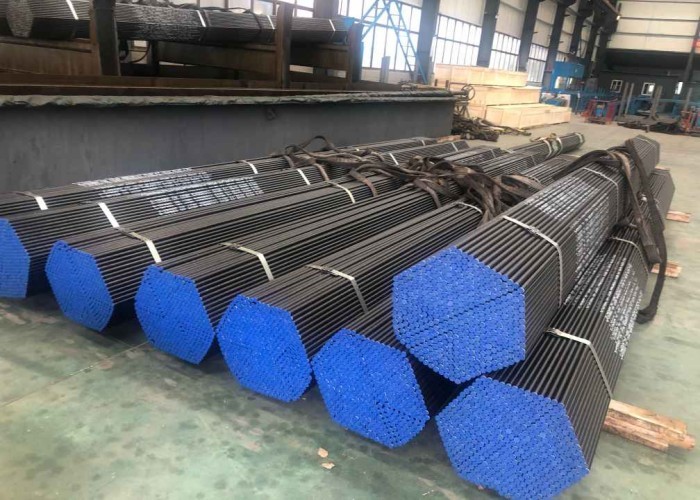

| स्टील के बंडल | ट्यूबों को स्टील के पट्टियों या तारों का उपयोग करके एक साथ बंडल किया जा सकता है, जिससे यह सुनिश्चित हो सके कि वे परिवहन के दौरान सुरक्षित रूप से जगह पर रहें। | यह विधि कुशलता से संभालने की अनुमति देती है और शिपिंग के दौरान अधिकतम स्थान प्रदान करती है। |

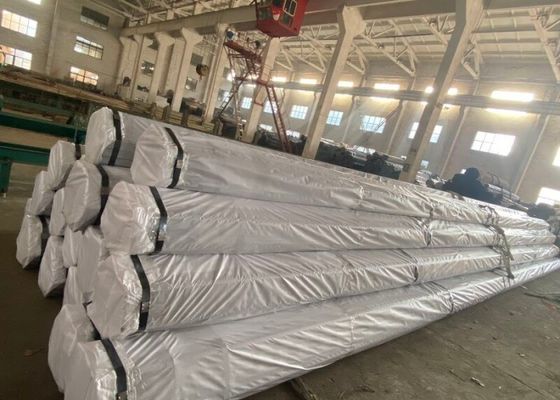

| प्लास्टिक के पैकेजिंग | नमी, धूल और दूषित पदार्थों से बचाने के लिए प्रत्येक ट्यूब या बंडल को प्लास्टिक की फिल्म में लपेटा जाता है। | सतह की समाप्ति की रक्षा करता है और भंडारण और परिवहन के दौरान संक्षारण को रोकता है। |
| कार्डबोर्ड बॉक्स | छोटी मात्रा में ट्यूबों को कार्डबोर्ड के बक्से में पैक किया जा सकता है, जिससे हल्के वजन की सुरक्षा मिलती है। | आसान हैंडलिंग और शिपिंग के लिए आदर्श, विशेष रूप से कम नाजुक वस्तुओं के लिए। |

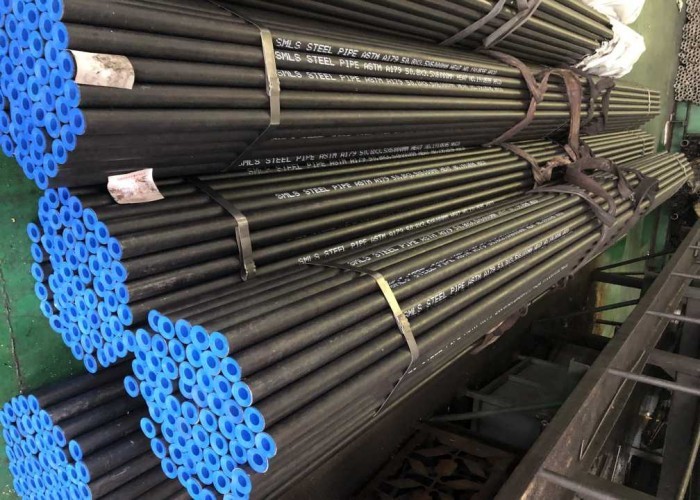

| अंत के शीर्ष | ट्यूबों के सिरों पर सुरक्षात्मक टोपी लगाई जाती है ताकि हैंडलिंग और परिवहन के दौरान क्षति को रोका जा सके। | ट्यूब के उद्घाटन की अखंडता बनाए रखता है और संदूषण को रोकता है। |
| पैलेट | ट्यूबों को लकड़ी या प्लास्टिक के पैलेटों पर ढेर किया जा सकता है ताकि फोर्कलिफ्टरों के साथ आसानी से संभाला जा सके और व्यवस्थित भंडारण के लिए। | कुशल लोडिंग और अनलोडिंग प्रक्रियाओं की सुविधा प्रदान करता है। |
| परिवहन विधि | विवरण | लाभ |
| सड़क परिवहन | ट्रकों का उपयोग सामान्यतः ठंडे ढंग से खींची गई निर्बाध ट्यूबों को छोटी से मध्यम दूरी पर ले जाने के लिए किया जाता है। | स्थानीय वितरण के लिए लचीला और कुशल और विभिन्न इलाकों में नेविगेट कर सकता है। |
| रेल परिवहन | रेलगाड़ियों का उपयोग लंबी दूरी की परिवहन के लिए किया जाता है, विशेष रूप से थोक शिपमेंट के लिए। | बड़ी मात्रा के लिए लागत प्रभावी और सड़क जाम को कम करता है। |
| समुद्री माल ढुलाई | कंटेनरों का उपयोग ट्यूबों को समुद्र के द्वारा अंतरराष्ट्रीय स्तर पर भेजने के लिए किया जाता है, अक्सर उन्हें अन्य वस्तुओं के साथ मिलाकर। | लंबी दूरी पर बड़े शिपमेंट के लिए आर्थिक, हालांकि पारगमन समय अधिक है। |
| हवाई माल ढुलाई | तत्काल शिपमेंट के लिए, हवाई माल का उपयोग ट्यूबों को उनके गंतव्य तक तेजी से ले जाने के लिए किया जा सकता है। | सबसे तेज़ परिवहन विधि, हालांकि अधिक महंगी और आमतौर पर छोटी मात्रा के लिए उपयोग की जाती है। |
